SE(3)-等变图神经网络：原理、算法与应用场景

置顶 | 发表于 | 分类于
从 SE(3) 对称性与等变/不变性区别出发，系统介绍 SE(3)-Equivariant GNN 的消息传递、不可约表示与张量积层、EGNN/SE(3)-Transformer 等代表架构，并归纳分子性质、结构预测、对接与力场学习等典型场景；含五幅科普动漫示意图。

三维点云、分子构象与蛋白质骨架都生活在三维欧氏空间里：我们对体系做平移与旋转（合称三维特殊欧氏群（three-dimensional special Euclidean group，SE(3)）中的刚体变换（rigid transform））时，物理规律不应改变，但笛卡尔坐标会整体变掉。若网络把坐标当普通特征随意混合，学到的表示往往依赖任意坐标系选取，泛化差、数据效率低。SE(3)-等变图神经网络（SE(3)-Equivariant Graph Neural Network，下文简称 SE(3)-等变 GNN）把「坐标如何变、特征如何跟著变」写进网络结构，使模型在图消息传递（graph message passing）中自然尊重三维几何对称性。

前置阅读：图神经网络：原理、算法与分子建模入门（消息传递、GCN/GAT、图级读出）。本文在其基础上梳理 SE(3) 对称性、等变层与工程使用场景。

段末注释：$\mathrm{SE}(3)$ 为三维旋转与平移组成的李群；刚体变换保持点间距离与角度；GNN 在图结构数据上通过邻居聚合学习表示；等变指变换输入时输出按规则同步变换，不变指输出不随变换改变。

1. 为什么需要「等变」而不是只喂距离

把原子或点建成图 $G=(V,E)$：节点携带类型/电荷等标量（scalar）属性，边常由空间距离 $r_{ij}=|\mathbf{x}_i-\mathbf{x}_j|$ 定义。普通 GNN 若只使用距离（distance）或内积（inner product）等旋转不变量，输出对旋转是不变（invariant）的——这适合预测能量、溶解度等标量性质，但不足以表达力、扭矩、局部坐标系方向等向量（vector）或张量（tensor）量。

反之，若直接把 $(x,y,z)$ 与标量特征拼接进多层感知机（Multi-Layer Perceptron，MLP），网络通常不保证旋转后输出只是「转了一下」：同一分子在不同朝向会得到不一致的向量预测，违背物理直觉。

SE(3)-等变 GNN 的目标可以概括为：

对象 期望行为（直觉）
标量通道（能量、logit） SE(3)-不变：旋转/平移坐标后数值不变
向量通道（力、位移、法向） SE(3)-等变：坐标系旋转 $\mathbf{R}$ 后，向量输出满足 $\mathbf{f}(\mathbf{R}\mathbf{x})=\mathbf{R}\mathbf{f}(\mathbf{x})$（平移对标量/相对量处理需另述）
高阶张量 按不可约表示（irreducible representation，irrep）的阶数变换

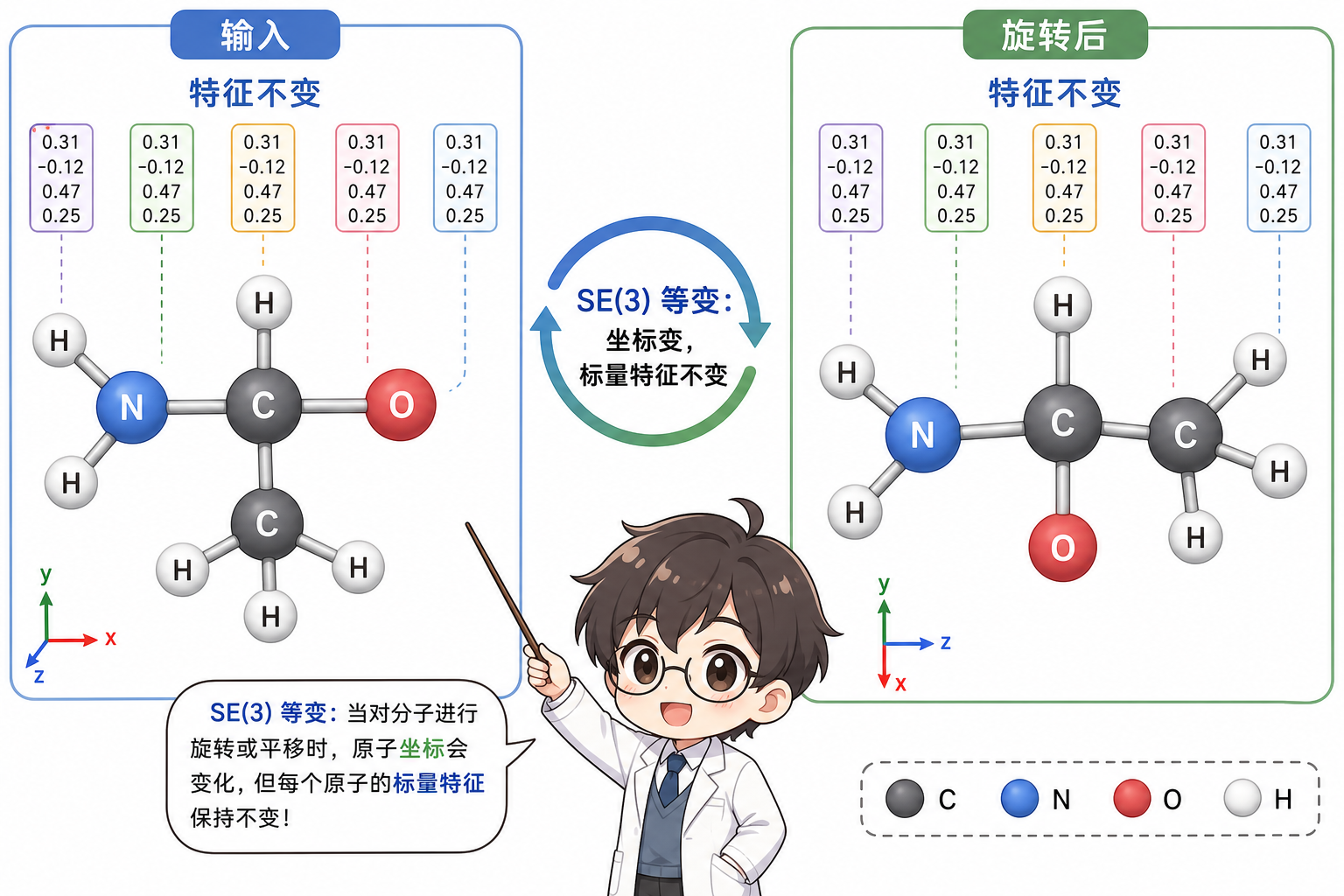

SE(3) 等变直觉：分子旋转后，标量节点特征不变，向量特征随坐标系一起旋转

图 1（科普示意）：左为原始朝向的分子图；右为整体旋转后，标量节点嵌入保持一致，向量嵌入同步旋转——这是等变性的直观检验。

2. SE(3) 与对称性词汇

2.1 群与刚体变换

$\mathrm{SE}(3)$ 的元素可写为 $(\mathbf{R}, \mathbf{t})$：先旋转 $\mathbf{R}\in \mathrm{SO}(3)$，再平移 $\mathbf{t}\in\mathbb{R}^3$。对点 $\mathbf{x}$ 的作用为 $\mathbf{x}’=\mathbf{R}\mathbf{x}+\mathbf{t}$。

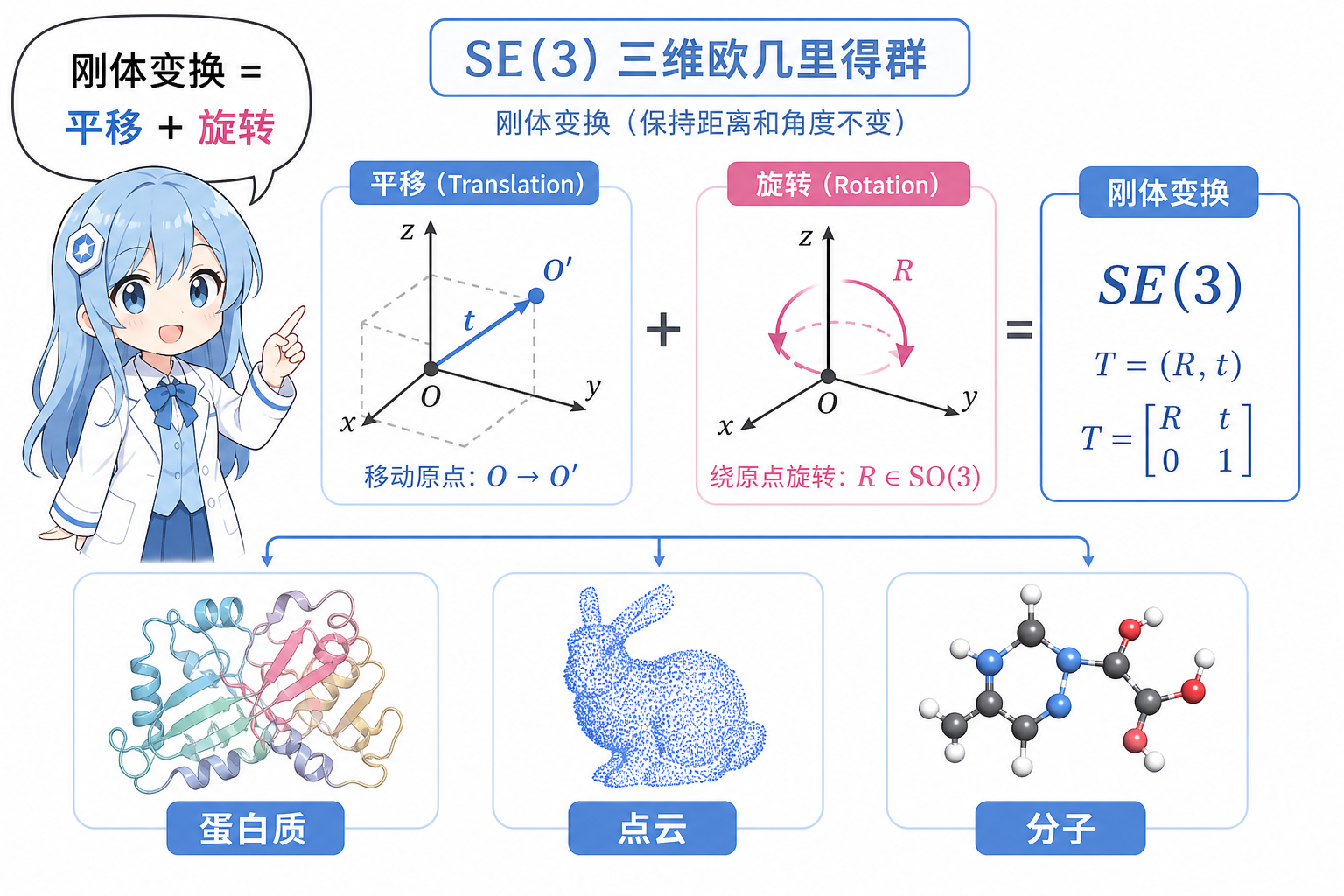

SE(3) = 平移 + 旋转；典型数据包括蛋白质、点云与分子

图 2（科普示意）：SE(3) 由平移与旋转组合；同一套网络设计可服务分子、点云、机器人学中的三维几何数据。

2.2 等变 vs 不变

设群 $G$ 作用在输入空间 $\mathcal{X}$ 与输出空间 $\mathcal{Y}$ 上。映射 $f:\mathcal{X}\to\mathcal{Y}$ 满足：

  • 等变（equivariant）：$f(g\cdot x)=g\cdot f(x)$
  • 不变（invariant）：$f(g\cdot x)=f(x)$

标量能量 $E$ 应对全局平移/旋转不变；原子受力 $\mathbf{F}i=-\nabla{\mathbf{x}_i}E$ 对旋转等变（力是向量）。因此「全模型等变」并不意味每个输出头都等变——常混合不变标量头与等变向量头。

段末注释：$\mathrm{SO}(3)$ 为三维旋转群；李群在这里指带连续参数的变换群，便于用表示论构造层。

3. 三维图上的数据与基线

3.1 图构建

  • 节点 $i$：原子类型、残基类型、电荷、杂化等标量；可选初始向量特征（如局部法向）。
  • 边：半径图（radius graph，当 $r_{ij} < r_{\mathrm{cut}}$ 时连边）、$k$ 近邻（$k$NN）或化学键拓扑；边特征含 $r_{ij}$、$\hat{\mathbf{r}}_{ij}=(\mathbf{x}_i-\mathbf{x}j)/r{ij}$ 等。
  • 全局读出：对节点标量做置换不变池化得图级预测。

3.2 只用距离的 GNN（不变但信息受限）

SchNet、早期 DimeNet 等通过径向基展开 $r_{ij}$ 构造消息，天然 $\mathrm{E}(3)$-不变（对反射若只用距离也成立），适合分子性质回归。但若任务需要预测方向性（偶极方向、扭转轴、骨架局部朝向），纯标量通道需要堆叠很多层才能「间接」猜方向，样本效率差。

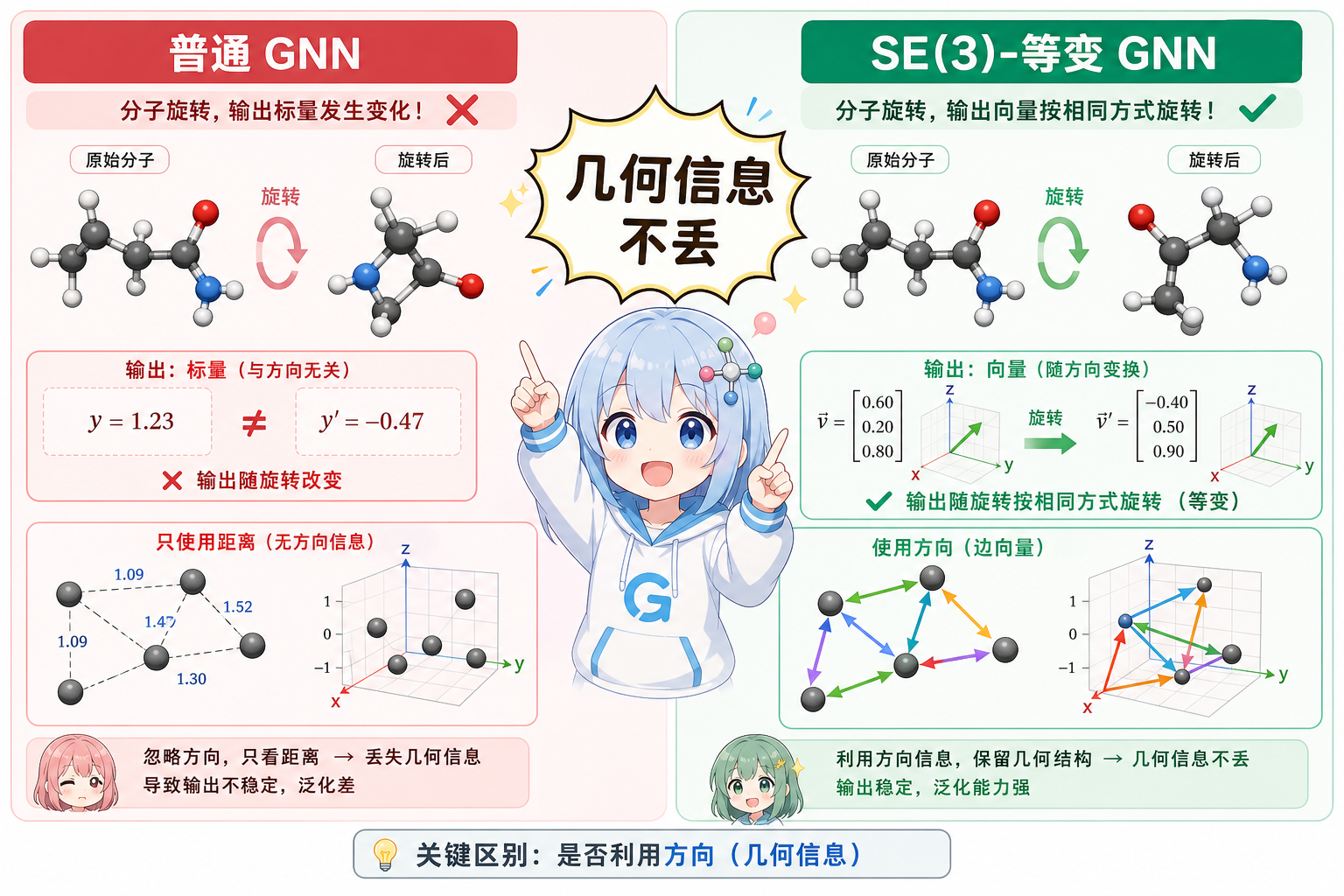

普通 GNN 与 SE(3)-等变 GNN 对比：前者旋转后标量输出可能不一致；后者向量输出随旋转

图 3（科普示意）：仅距离的不变 GNN 丢弃朝向；等变 GNN 在消息中保留相对方向，使向量输出与坐标系同步。

4. SE(3)-等变消息传递：算法骨架

等变 GNN 仍遵循 消息–聚合–更新（message–aggregate–update）范式，但消息与更新必须在等变线性层（equivariant linear map）与张量积（tensor product）中完成，不能把 $(x,y,z)$ 当普通标量权重乱乘。

4.1 类型化特征：标量 + 向量 + 高阶

将节点 $i$ 在第 $t$ 层的特征拆成若干 $l$-阶通道（$l=0$ 标量，$l=1$ 向量，$l=2$ 二阶张量…），在 $\mathrm{SO}(3)$ 的 Wigner D-矩阵（表示旋转的矩阵）下按阶变换。工程上常用 e3nn 等库管理「不可约表示（irrep）」块。

4.2 相对几何进入消息

对边 $(j\to i)$，定义相对位移 $\mathbf{r}_{ij}=\mathbf{x}_i-\mathbf{x}_j$。等变消息常写作：

$$
\mathbf{m}{ij}^{(t)} = \phi!\left(\mathbf{h}i^{(t)},,\mathbf{h}j^{(t)},,|\mathbf{r}{ij}|,,\frac{\mathbf{r}{ij}}{|\mathbf{r}{ij}|}\right),
$$
其中 $\phi$ 由张量积 + 线性投影 + 门控（gating）实现，保证输出块的阶数组合合法。聚合对邻居 $j\in\mathcal{N}(i)$ 使用等变求和（同阶表示可直接相加）。

4.3 一层的前向（概念流程）

  1. 边嵌入：用径向基编码 $r_{ij}$；用球谐（spherical harmonics）编码方向 $\hat{\mathbf{r}}_{ij}$，得到不同 $l$ 的基。
  2. 张量积：节点 irrep 与边球谐做 Clebsch–Gordan 耦合，产生新的 $l’$ 通道。
  3. 线性 + 归一化：每阶内做可学习的等变线性变换；标量通道可用 层归一化（Layer Normalization）。
  4. 门控：用标量 MLP 产生权重，调制高阶通道（稳定训练）。
  5. 聚合与残差：邻居消息等变求和，并与 $\mathbf{h}_i^{(t)}$ 残差连接。

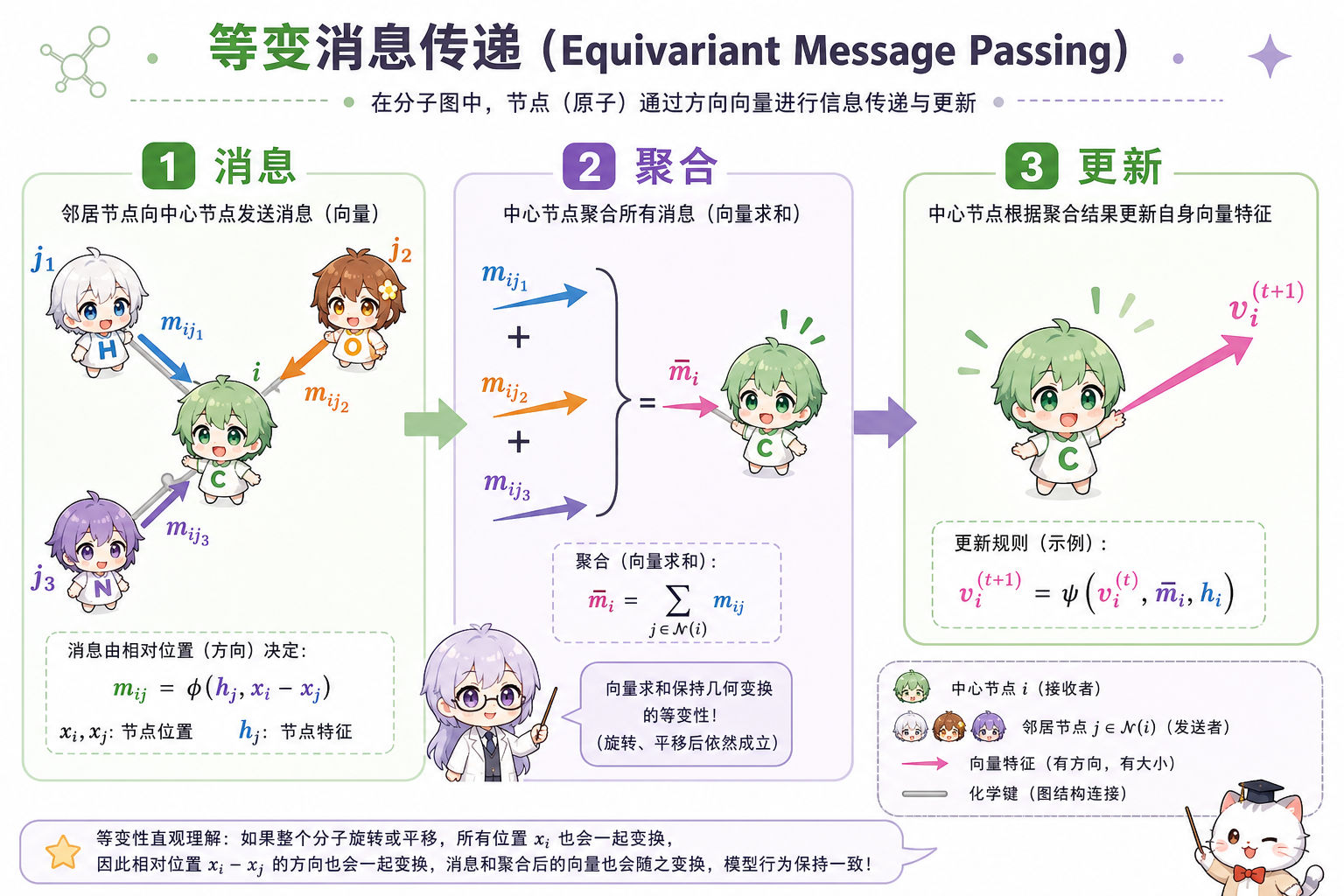

等变消息传递三步：消息、聚合、更新；边向量参与构造等变消息

图 4（科普示意）：消息依赖相对方向；聚合对等变向量做求和仍等变；更新层保持各阶表示的变换规律。

段末注释：球谐是把方向映射到 $\mathrm{SO}(3)$ 基函数的数学工具；Clebsch–Gordan 系数描述两种角动量表示张量积后如何分解到不同阶。

5. 代表模型族（由简到繁）

5.1 EGNN：轻量 E(n)-等变

E(n)-等变图神经网络（E(n)-Equivariant Graph Neural Networks，EGNN，Satorras et al., 2021）在不显式使用球谐/irrep 的情况下，用距离与单位相对向量构造等变向量更新：

  • 标量通道 $s_i$ 用 MLP 更新，输入含 $| \mathbf{x}_i-\mathbf{x}_j|$ 等不变量；
  • 坐标/向量通道通过 $\sum_j (\mathbf{x}_i-\mathbf{x}_j),\phi(\cdot)$ 形式更新，保证旋转协变。

优点：实现简单、速度快；缺点：高阶张量表达力弱于 full irrep 方法。

5.2 TFN / SE(3)-Transformer

张量场网络（Tensor Field Networks，TFN）与 SE(3)-Transformer 在边上用球谐展开方向，节点特征按 irrep 分块，通过可学习张量积混合。表达力强，适合高精度力场与各向异性局部环境，但算力与实现复杂度更高。

5.3 GVP-GNN

几何向量感知器（Geometric Vector Perceptrons，GVP）在蛋白质等任务中用「标量 + 向量」两套通道，定义等变线性与不变门控，是 AlphaFold2 结构模块中重要的几何归纳偏置之一（与 Evoformer 等模块配合）。

5.4 NequIP、Allegro 等（学势能与力）

面向分子动力学（molecular dynamics，MD）势函数学习：NequIP 等模型用等变消息传递拟合从头算（ab initio）能量面，并通过自动微分得到等变力；Allegro 等进一步做严格局域（strictly local）与高阶交互，服务大规模 MD。输出能量不变、力等变，与物理一致性对齐。

5.5 与 ProteinMPNN、扩散模型的关系

  • ProteinMPNN 等序列设计模型常在固定骨架上用不变或弱几何编码；结构预测/生成（如扩散模型在 $\mathbb{R}^{3N}$ 上去噪）则大量采用 $\mathrm{SE}(3)$-等变或 $\mathrm{E}(3)$-等变去噪网络，使每一步更新不依赖绝对朝向。
  • 等变 GNN 提供「局部几何推理」层；扩散/分数匹配（score matching）提供「全局采样」框架，二者常组合为 等变扩散模型（equivariant diffusion model）。

6. 表达能力与局限

  • 优势：样本效率更高；外推至新朝向/新位置更稳；力、位移等向量监督直接对齐物理。
  • 局限：
    • 计算开销：张量积与球谐使常数因子显著大于 EGNN/普通 GNN；
    • 反射对称：若只用 $\mathrm{SE}(3)$ 而非 $\mathrm{E}(3)$（含镜像），对手性分子需额外处理；
    • 长程相互作用：仍受图截断 $r_{\mathrm{cut}}$ 限制，需多跳消息或静电等特殊项；
    • 表达能力上界：与 WL 测试（Weisfeiler–Lehman test）类似，几何 GNN 也有对特定对称图的区分极限，需更高阶交互或子图编码补强。

7. 典型使用场景

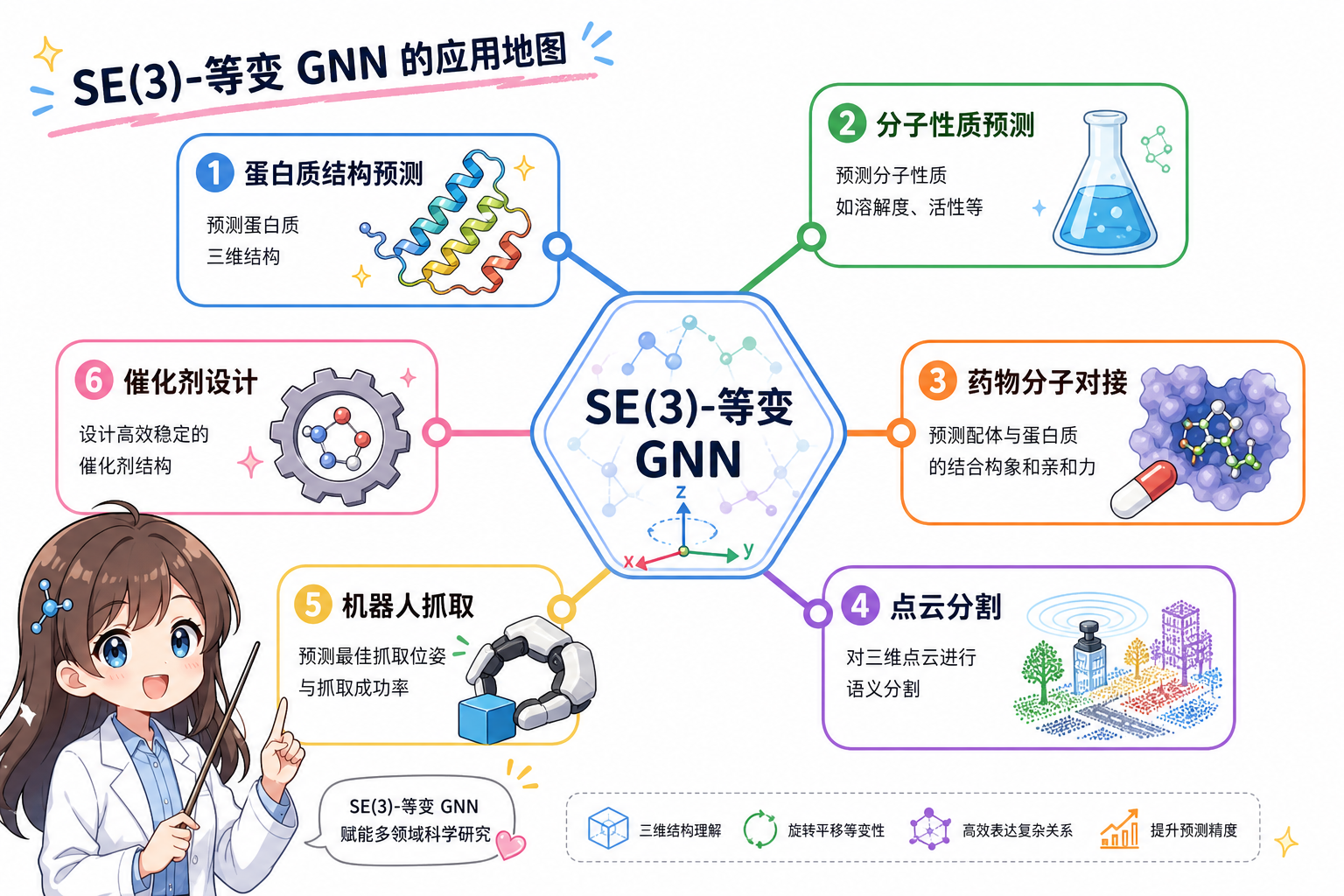

SE(3)-等变 GNN 应用场景：蛋白质、分子性质、对接、点云、机器人、催化等

图 5（科普示意）：等变 GNN 已渗透多个三维几何学习领域。

场景 常见输出 为何等变
分子性质/反应性 能量、能垒、偶极（标量或向量） 标量不变；偶极为向量需等变头
力场与 MD 能量 + per-atom 力 力必须是等变向量
蛋白质结构预测/设计 残基取向、局部框架、全原子坐标更新 骨架与侧链方向随刚体运动协变
配体对接/结合姿态 配体在口袋内的刚体/扭转 相对几何一致则打分一致
点云分割/检测 法向、运动流 向量标签随场景旋转
机器人抓取/操作 抓取方向、推力 控制量在物体坐标系下协变
催化位点/材料 吸附构型、反应中间体相对取向 活性依赖方向性配位

7.1 训练与数据注意事项

  • 数据增强：随机旋转/平移仍可做，但等变网络下增强更「可选」而非「必须」；过度增强不会破坏不变标量标签。
  • 损失设计：标量用 MSE/Huber；向量用 $|\mathbf{y}-\hat{\mathbf{y}}|$ 或在旋转对齐后比较；全原子坐标常用 RMSD（root-mean-square deviation）与 Kabsch 对齐（Kabsch alignment）结合。
  • 单位与居中：训练时常去质心（center of mass）或只预测相对位移，减轻平移自由度；预测力时注意单位（$\mathrm{kcal,mol^{-1},Å^{-1}}$ 等）。

8. 工程实践速览

组件 说明
e3nn PyTorch 的 irrep、张量积、球谐与等变线性层
PyTorch Geometric 半径图、Data 批处理；与 e3nn 组合常见
NequIP / allegro 势函数学习流水线与 LAMMPS 接口
MDAnalysis / ASE 轨迹与结构 I/O

最小工作流通常是：结构 → 半径图 → 节点/边特征（类型 + $r_{ij}$ + $\hat{\mathbf{r}}_{ij}$）→ 等变消息传递堆叠 → 不变标量读出 / 等变向量读出。

示例（伪代码，说明数据流而非可运行脚本）：

1
2
3
4
5
6
7
# 节点: irrep 分块的 h_i；坐标 x_i
for layer in equivariant_layers:
    for each edge (j -> i):
        m_ij = tensor_product(h_j, sh( x_i - x_j ))  # 等变消息
    h_i = h_i + aggregate({m_ij})
    x_i = x_i + vector_head(h_i)  # 仅当模型更新坐标（如 EGNN/扩散）
energy = invariant_readout(h)     # 标量图级或节点级

9. 选型建议（简要）

需求 倾向选择
快速原型、坐标去噪、中等规模蛋白 EGNN、GVP
高精度力场、量子化学数据 NequIP / Allegro、SE(3)-Transformer
强各向异性、需 $l>1$ 张量 TFN 类 irrep 网络
仅需标量性质、数据少 SchNet 等不变 GNN 仍可能是强基线

10. 小结

SE(3)-等变 GNN 把「三维空间中的对称性」从数据增强提升为网络架构约束：标量通道学习不变性质，向量/张量通道以正确的阶数随刚体运动变换。算法上，它在普通 GNN 的消息传递外壳内，用球谐方向编码 + irrep 张量积 + 等变线性/门控实现几何一致的局部推理；应用上，它已成为分子力场、蛋白质几何学习、三维点云与机器人的重要工具链。

进一步阅读可从 EGNN（轻量）、SE(3)-Transformer（表示论完整）、NequIP（势函数）三条线切入；实现上优先熟悉 e3nn 的 irrep API，再对接 PyG 的图批处理。

参考文献与延伸阅读

  1. Satorras, V. G. et al. E(n) Equivariant Graph Neural Networks. ICML 2021.
  2. Thomas, N. et al. Tensor Field Networks. NeurIPS 2018.
  3. Fuchs, F. et al. SE(3)-Transformers: 3D Roto-Translation Equivariant Attention Networks. NeurIPS 2020.
  4. Jing, B. et al. Learning from Protein Structure with Geometric Vector Perceptrons. ICLR 2021.
  5. Batzner, S. et al. E(3)-equivariant graph neural networks for data-efficient and accurate interatomic potentials. Nat. Commun. 2022 (NequIP).
  6. Musaelian, A. et al. Learning local equivariant representations for molecular dynamics. NeurIPS 2023 (Allegro).
  7. e3nn 文档: https://docs.e3nn.org
