MOO-02.多目标优化算法实现

发表于 | 分类于
多目标优化主流算法实现详解：标量化法、NSGA-II/III、SPEA2、MOEA/D、多目标贝叶斯优化；各算法流程、代码要点、偏好场景与优劣势对比。

上一篇 MOO-01.帕累托最优 建立了支配关系与帕累托前沿概念。本篇按**「怎么实现」展开：每类算法给出核心步骤、实现要点、pymoo 调用、偏好场景、优势与局限**，并附选型决策图。

段末注释：MOEA（Multi-Objective Evolutionary Algorithm，多目标进化算法）通过种群迭代近似帕累托前沿；标量化（scalarization）把向量目标压成标量，复用单目标求解器。

前置：MOO-01 帕累托最优 | Math-04 单目标优化 | 贝叶斯优化

一、算法族谱与选型

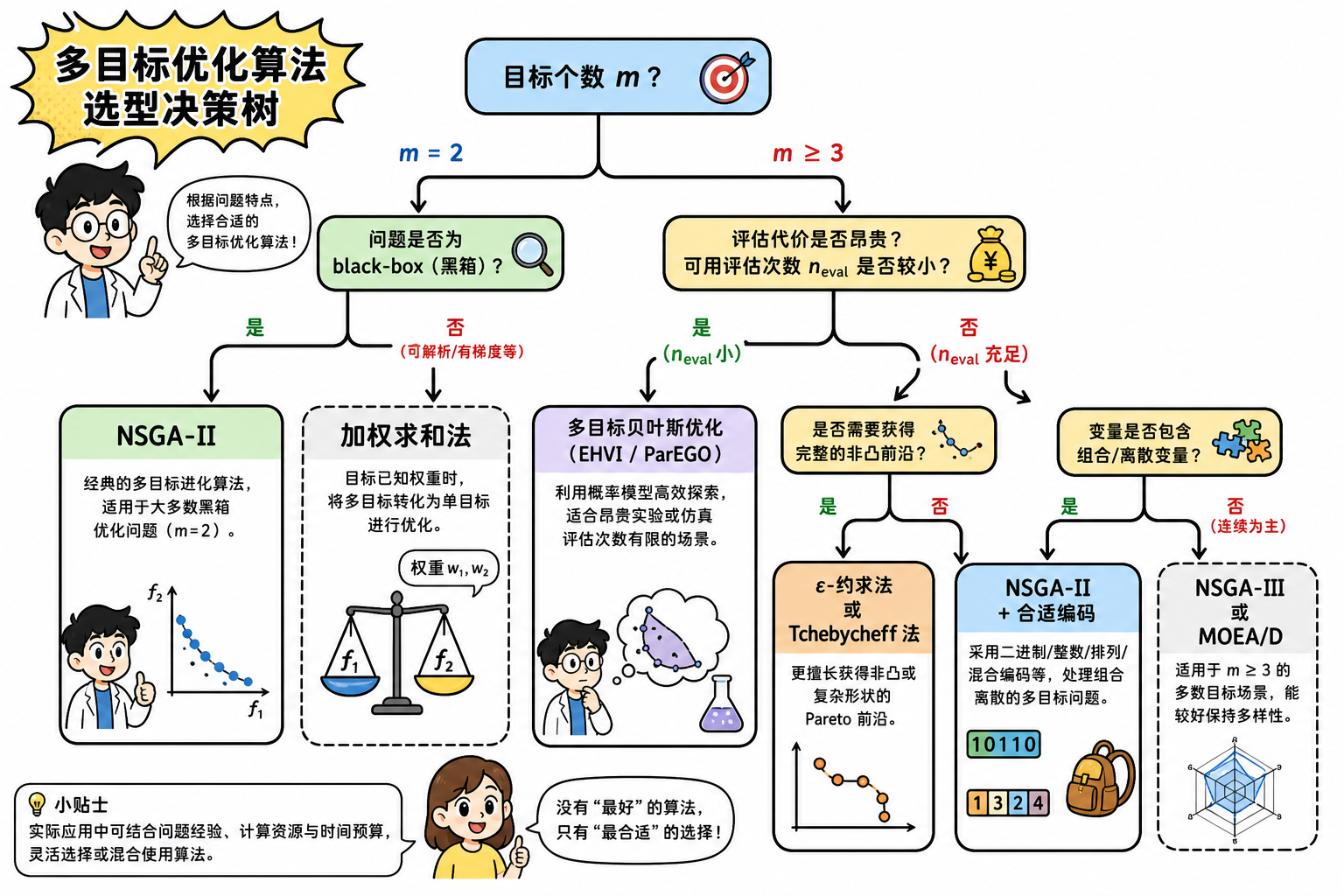

图 1　多目标优化算法选型

路线 代表算法 典型问题特征
数学规划 / 标量化 加权求和、$\varepsilon$-约束、Tchebycheff 目标可微或 black-box 但评估便宜；权重/约束已知
Pareto 进化算法 NSGA-II、NSGA-III、SPEA2 black-box、组合/混合变量、评估中等成本
分解进化 MOEA/D 目标数 $m \ge 3$，希望前沿分布均匀
代理模型 MOO ParEGO、EHVI、qEHVI 单次评估极贵（实验、大模型训练）

快速选型口诀：

  • $m=2$，评估 $\lesssim 10^4$ 次 → NSGA-II
  • $m \ge 3$ → NSGA-III 或 MOEA/D
  • 评估 $\lesssim 200$ 次、噪声小 → 多目标贝叶斯
  • 业务已定权重 → 加权求和（最快落地）
  • 需扫凹形/非凸前沿 → $\varepsilon$-约束 或 Tchebycheff，勿单靠加权求和

二、标量化类：把 MOO 降维成单目标

2.1 加权求和（Weighted Sum）

形式（最小化）：

$$
\min_{\mathbf{x} \in \mathcal{X}} \ S_w(\mathbf{x}) = \sum_{i=1}^{m} w_i f_i(\mathbf{x}), \quad w_i \ge 0,\ \sum_i w_i = 1
$$

实现步骤：

  1. 各目标归一化到相近量级（否则大尺度目标主导）：
    $\tilde{f}_i = (f_i - f_i^{\min}) / (f_i^{\max} - f_i^{\min})$
  2. 设定权重 $w$（业务打分卡或网格 ${0.1,0.2,\ldots,0.9}$）
  3. 调用任意单目标求解器（L-BFGS、CMA-ES、Optuna 等）
  4. 若要近似前沿：对多组 $w$ 重复运行，取所有解的非支配子集
1
2
3
4
5
6
7
8
9
10
11
12
13
import numpy as np
from scipy.optimize import differential_evolution

def weighted_sum(x, w, f_funcs):
    """f_funcs: list of callable, 均最小化。"""
    return sum(wi * fi(x) for wi, fi in zip(w, f_funcs))

w = np.array([0.6, 0.4])
bounds = [(0, 1)] * 5
res = differential_evolution(
    lambda x: weighted_sum(x, w, [f1, f2]),
    bounds, seed=42, maxiter=200,
)
维度 说明
偏好场景 权重明确；凸帕累托前沿；快速 MVP（如 EVOLVEpro 线性加权）
优势 实现极简；可复用成熟单目标库；解释性强（「60% 看 A，40% 看 B」）
局限 无法得到凹前沿上的解；权重与解非线性对应，扫 $w$ 分布不均；多目标量纲未归一化时结果失真

段末注释：帕累托前沿凸时，加权求和可达边界上任意点；非凸时凹段上的折衷解永远不是任何 $w$ 的最优解。

2.2 $\varepsilon$-约束法（Epsilon-Constraint）

形式：选定主目标 $f_1$，其余转为约束：

$$
\min_{\mathbf{x} \in \mathcal{X}} f_1(\mathbf{x}) \quad \text{s.t.} \quad f_i(\mathbf{x}) \le \varepsilon_i,\ i = 2,\ldots,m
$$

实现步骤：

  1. 估计各 $f_i$ 的可行范围（单目标极值或先验）
  2. 对 $f_2,\ldots,f_m$ 在范围内网格化 $\varepsilon_i$
  3. 对每个 $\boldsymbol{\varepsilon}$ 解一个约束单目标问题
  4. 合并所有可行解，做非支配筛选 → 近似前沿
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
from pymoo.core.problem import Problem
from pymoo.algorithms.soo.nonconvex.de import DE
from pymoo.optimize import minimize

class EpsilonConstraint(Problem):
    def __init__(self, eps2):
        super().__init__(n_var=2, n_obj=1, n_ieq_constr=1, xl=0, xu=1)
        self.eps2 = eps2

    def _evaluate(self, x, out, *args, **kwargs):
        f1 = x[:, 0] ** 2
        f2 = (x[:, 0] - 1) ** 2 + x[:, 1] ** 2
        out["F"] = f1.reshape(-1, 1)
        out["G"] = (f2 - self.eps2).reshape(-1, 1)  # f2 <= eps2

front = []
for eps2 in np.linspace(0.05, 2.0, 30):
    res = minimize(EpsilonConstraint(eps2), DE(), ("n_gen", 100), verbose=False)
    front.append(res.F[0, 0])
维度 说明
偏好场景 需覆盖非凸前沿；有 SLA 型硬约束（如延迟 $\le 100$ ms 再 min loss）
优势 理论上可扫完整帕累托集（离散网格下）；主目标语义清晰
局限 每点一次完整优化，$m$ 大时网格爆炸；$\varepsilon$ 选不好会得到不可行子问题

2.3 切比雪夫标量化（Weighted Tchebycheff）

形式（$z_i^*$ 为理想点或各目标下界）：

$$
\min_{\mathbf{x} \in \mathcal{X}} \ \max_{1 \le i \le m} \ w_i \left| f_i(\mathbf{x}) - z_i^* \right|
$$

实现要点：

  • $w_i > 0$ 保证每个 Pareto 解可被某个 $w$ 命中（含非凸段）
  • 对 $\max$ 用 introduce auxiliary variable $t$：$\min t$ s.t. $w_i|f_i - z_i^*| \le t$
  • 常与归一化目标联用
维度 说明
偏好场景 非凸前沿；希望「最坏目标差距」最小化（均衡型决策）
优势 比加权求和更能覆盖非凸帕累托集
局限 对 $z^*$ 敏感；$\max$ 结构不可微，需进化或 smooth approximation

三、NSGA-II：二目标默认首选

前置：NSGA-II 是遗传算法（GA）的 Pareto 扩展。选择、交叉（SBX）、变异（PM）、种群迭代等基础见 MOO-03 遗传算法。

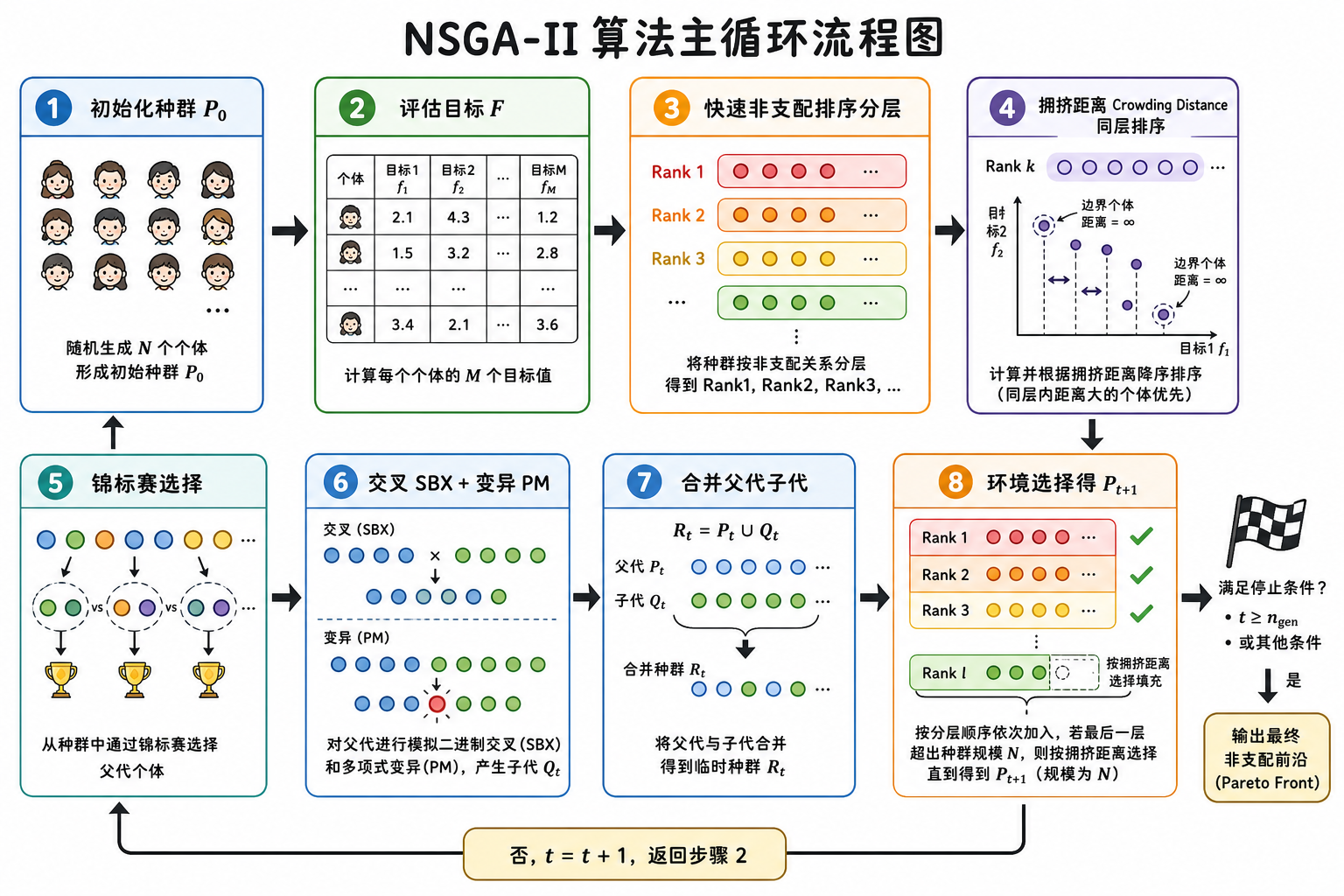

图 2　NSGA-II 主循环

Non-dominated Sorting Genetic Algorithm II（Deb et al., 2002）——工程上 $m=2$ 时最常用。

3.1 核心机制

组件 作用
快速非支配排序 $O(MN^2)$ 将种群分为 Front 1（非支配）、Front 2…
拥挤距离 同 Front 内，边界解距离设 $\infty$；中间解为相邻目标值差之和
精英保留 合并 $P_t \cup Q_t$，按 Rank → Crowding 选前 $N$ 个
遗传算子 模拟二进制交叉 SBX + 多项式变异 PM

拥挤距离（第 $i$ 个目标上对解 $k$）：

$$
d_k += \frac{f_i^{(k+1)} - f_i^{(k-1)}}{f_i^{\max} - f_i^{\min}}
$$

（边界解 $d = \infty$，保证极端折衷不被淘汰。）

3.2 伪代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
输入: 种群规模 N, 代数 G_max
P0 ← 随机初始化 N 个个体
for t = 0 .. G_max-1:
    Qt ← TournamentSelect(Pt) → SBX + PM
    Rt ← Pt ∪ Qt          // 规模 2N
    (F1, F2, ...) ← FastNonDominatedSort(Rt)
    Pt+1 ← ∅
    for each Front Fi:
        if |Pt+1| + |Fi| <= N:
            Pt+1 ← Pt+1 ∪ Fi
        else:
            CrowdingDistance(Fi)
            Pt+1 ← Pt+1 ∪ TopByCrowding(Fi, N - |Pt+1|)
            break
输出: Front 1 作为近似帕累托集

3.3 pymoo 实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
from pymoo.algorithms.moo.nsga2 import NSGA2
from pymoo.operators.crossover.sbx import SBX
from pymoo.operators.mutation.pm import PM
from pymoo.operators.sampling.rnd import FloatRandomSampling
from pymoo.optimize import minimize

algorithm = NSGA2(
    pop_size=100,
    sampling=FloatRandomSampling(),
    crossover=SBX(prob=0.9, eta=15),
    mutation=PM(eta=20),
    eliminate_duplicates=True,
)
res = minimize(problem, algorithm, ("n_gen", 200), seed=1, verbose=False)
# res.X 决策变量, res.F 目标值, res.algorithm.opt 非支配 archive

离散/组合问题：将 FloatRandomSampling 换为 IntegerRandomSampling 或自定义 Sampling；交叉/变异按编码改（如排列用 OX）。

3.4 超参数建议

参数 典型值 说明
pop_size $50$–$200$ 前沿越长/pop 越大
n_gen $100$–$500$ 直到 HV 曲线平台
SBX eta $5$–$20$ 小 → 子代更接近父代
PM eta $10$–$30$ 变异步长控制
维度 说明
偏好场景 $m=2$ 或 $m=3$；black-box；混合/连续变量；评估 $10^3$–$10^5$ 次可接受
优势 实现成熟、文献/库丰富；拥挤距离在 2D/3D 前沿分布好；无需预设权重
局限 $m \ge 4$ 时拥挤距离失效（全解拥挤度趋同）→ 换 NSGA-III；高维决策空间收敛慢；不保证全局最优

段末注释：SBX（Simulated Binary Crossover）模拟单点交叉的分布性质；PM（Polynomial Mutation）在变量边界内多项式扰动。

四、NSGA-III：Many-Objective（$m \ge 3$）

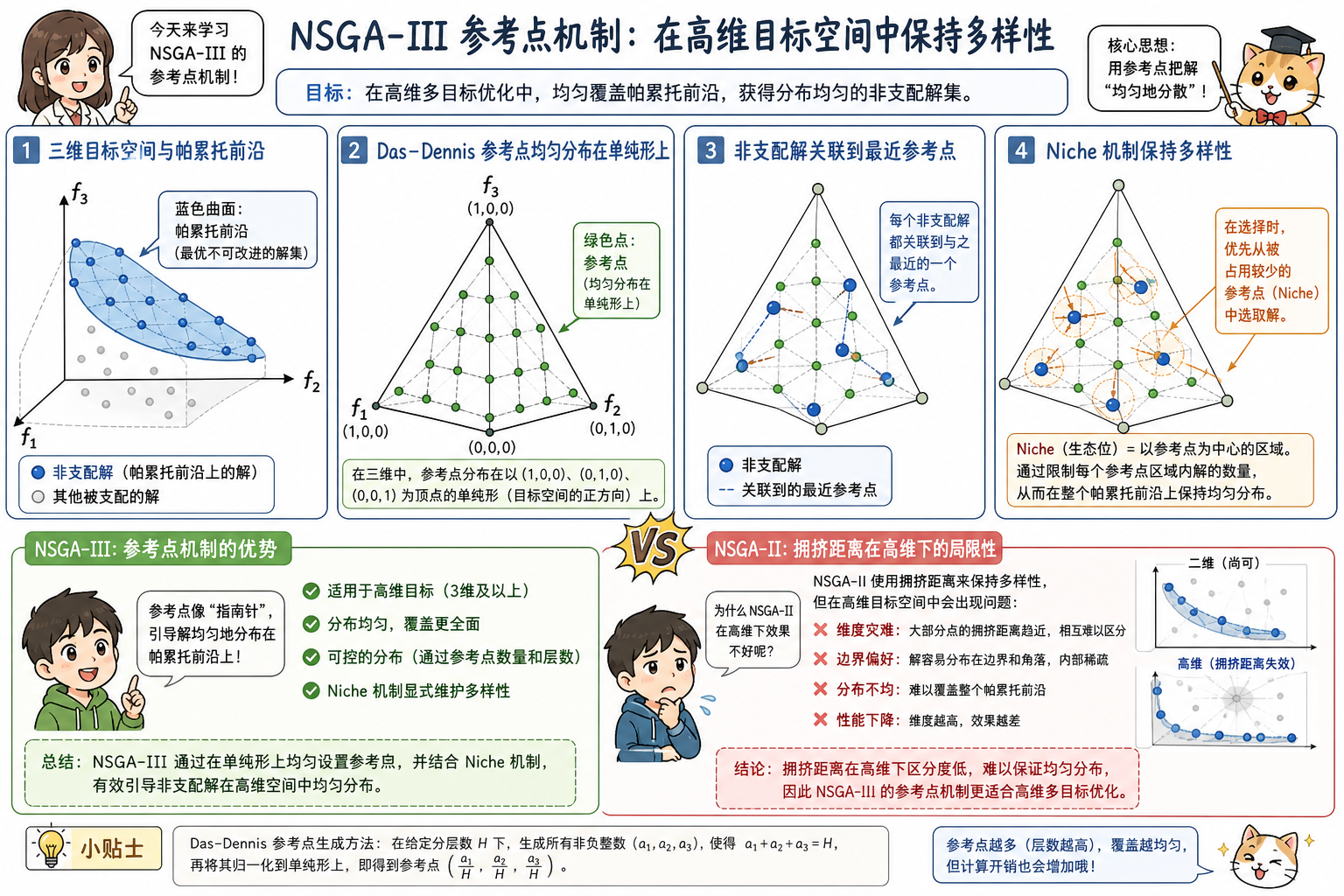

图 3　NSGA-III 参考点机制

当目标 $\ge 4$ 时，几乎所有解互不支配，NSGA-II 的 Rank 失去区分力；NSGA-III 用结构化参考点维持多样性。

4.1 核心机制

  1. 参考点生成：在归一化目标单纯形上用 Das-Dennis 法均匀布点（如 $m=3$, $p=12$ 分割 → 91 个参考点）
  2. 目标归一化：用理想点 + 极值点估计，将 $F$ 映到超平面
  3. 关联：每个解关联到最近参考点（垂直距离或角度）
  4. Niche 保留：选解时优先「参考点覆盖数少」的区域，而非拥挤距离

4.2 实现要点

1
2
3
4
5
6
from pymoo.algorithms.moo.nsga3 import NSGA3
from pymoo.util.ref_dirs import get_reference_directions

ref_dirs = get_reference_directions("das-dennis", 3, n_partitions=12)  # 3 目标
algorithm = NSGA3(ref_dirs=ref_dirs, pop_size=len(ref_dirs) * 10)
res = minimize(problem, algorithm, ("n_gen", 300), seed=1)

pop_size 建议 $\ge 4 \times$ 参考点数量，否则部分参考点无关联解。

维度 说明
偏好场景 $m \ge 3$，尤其 $m \ge 4$（many-objective）；需均匀覆盖高维前沿
优势 高维目标下多样性可控；参考点可视化辅助理解决分布
局限 参考点数量随 $m,p$ 指数增长；$m=2$ 时不如 NSGA-II 简洁；对归一化质量敏感

五、SPEA2：外部 Archive + 强度适应度

Strength Pareto Evolutionary Algorithm 2 维护固定规模外部档案（archive），用强度适应度（被支配解数量）+ 密度（$k$-NN 距离）选下一代。

5.1 实现流程

  1. 合并种群 $P_t$ 与档案 $A_t$
  2. 计算每个个体 $i$ 的强度 $S(i)$ = 支配的个体数
  3. 原始适应度 $R(i) = \sum_{j \in \text{支配 } i} S(j)$（被强者支配的强度和）
  4. 密度 $D(i)$ = 第 $k$ 近邻距离（$k \approx \sqrt{N+N’}$）
  5. 适应度 $F(i) = R(i) + D(i)$；选 $F$ 最小的 $N$ 个进档案
  6. 档案满时：截断——反复删除密度最高（最拥挤）个体
1
2
3
4
from pymoo.algorithms.moo.spea2 import SPEA2

algorithm = SPEA2(pop_size=100)
res = minimize(problem, algorithm, ("n_gen", 200), seed=1)
维度 说明
偏好场景 需要稳定、有限规模的非支配 archive；$m=2,3$ 均可
优势 Archive 规模可控；理论性质清晰；某些问题上收敛性优于 NSGA-II
局限 每代 $k$-NN 计算 $O(N^2)$；截断策略对参数敏感；工程生态略小于 NSGA-II

六、MOEA/D：分解 + 邻域协作

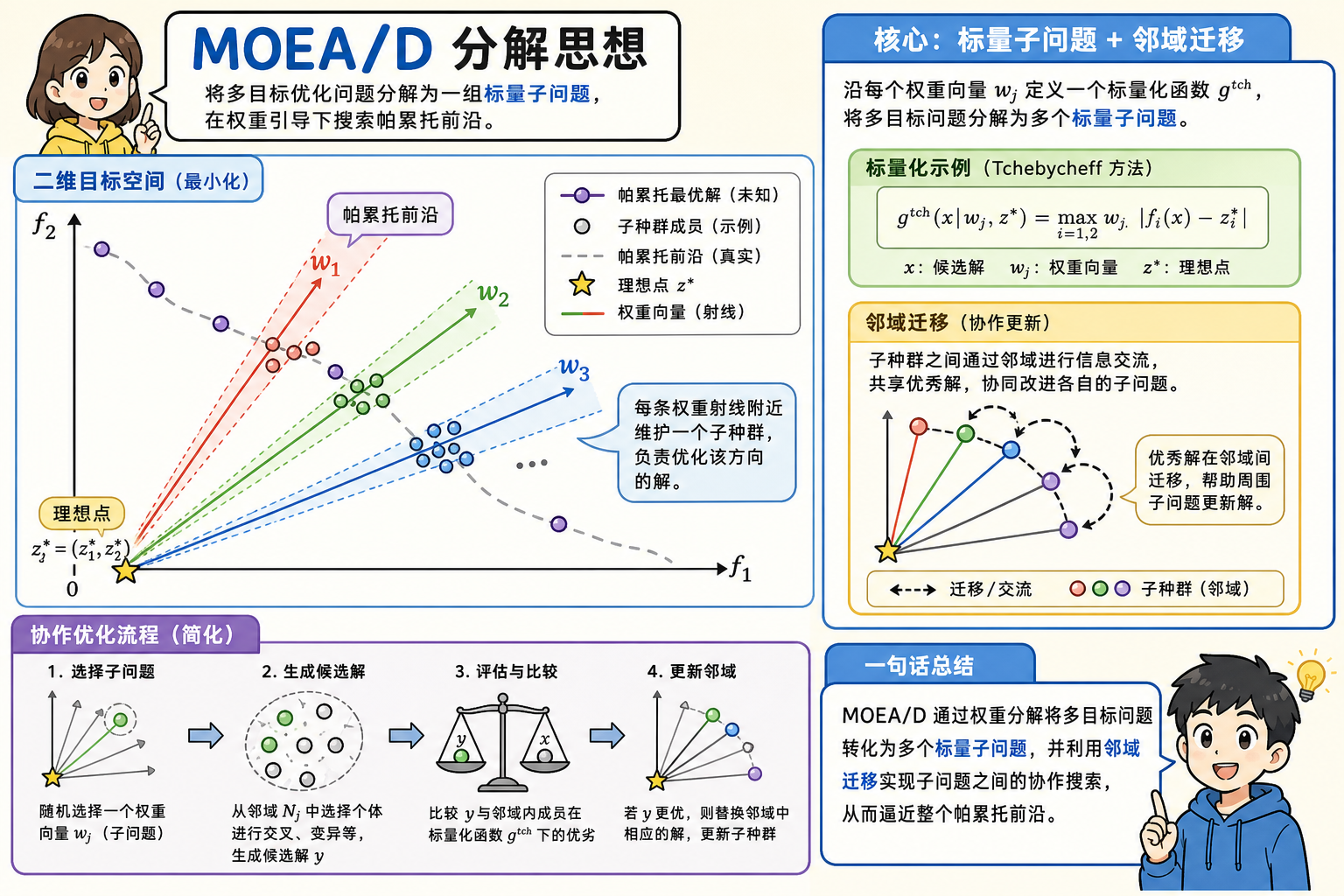

图 4　MOEA/D 分解思想

Multi-Objective Evolutionary Algorithm based on Decomposition 将 MOO 拆成 $N$ 个标量子问题，每个子问题绑定一个权重向量 $\boldsymbol{\lambda}^{(j)}$，只与邻域内子问题共享信息。

6.1 子问题形式

常用 Tchebycheff 分解：

$$
g^{\mathrm{te}}(\mathbf{x} \mid \boldsymbol{\lambda}, z^) = \max_{1 \le i \le m} \ \lambda_i \left| f_i(\mathbf{x}) - z_i^ \right|
$$

或 加权切比雪夫 / PBI（Penalty Boundary Intersection）。

6.2 实现流程

1
2
3
4
5
6
7
8
9
10
11
生成 N 个均匀权重向量 λ(1)..λ(N)
对每个 j: 定义邻域 B(j) = {与 λ(j) 距离最近的 T 个权重}
初始化: 对每个 j 一个解 x(j)，评估 F(x(j))
for gen = 1 .. G_max:
    for j = 1 .. N:
        从 B(j) 中选父代，交叉变异得 y
        更新理想点 z* = min(z*, F(y))
        for k in B(j):
            if g_te(F(y)|λ(k), z*) < g_te(F(x(k))|λ(k), z*):
                x(k) ← y
输出: {x(j)} 的非支配子集
1
2
3
4
5
6
7
8
9
10
from pymoo.algorithms.moo.moead import MOEAD
from pymoo.util.ref_dirs import get_reference_directions

ref_dirs = get_reference_directions("das-dennis", 3, n_partitions=12)
algorithm = MOEAD(
    ref_dirs=ref_dirs,
    n_neighbors=20,
    prob_neighbor_mating=0.7,
)
res = minimize(problem, algorithm, ("n_gen", 200), seed=1)
维度 说明
偏好场景 $m \ge 3$；前沿较长且希望均匀；可并行化各子问题
优势 单次迭代 $O(N)$ 邻域更新，可扩展；分解直观；many-objective 表现常优于 NSGA-II
局限 非凸前沿需特殊分解（如 Tchebycheff）；权重固定，难动态改偏好；离散问题需定制交叉

段末注释：PBI 分解在权重方向与距离方向之间加惩罚项，改善 MOEA/D 对非凸前沿的覆盖。

七、多目标贝叶斯优化：昂贵 black-box

单次评估耗时分钟~天时（湿实验、训练一轮模型），进化算法样本效率不够。多目标贝叶斯优化（Multi-Objective Bayesian Optimization，MOBO）用 高斯过程（Gaussian Process，GP）建模每个目标，按采集函数选下一批实验点。

7.1 ParEGO：随机标量化 + GP

思路：每轮随机抽权重 $w$，标量化 $S_w(\mathbf{x})$，对 $S_w$ 建单目标 GP，用 EI 选下一点；多轮后取所有观测的非支配集。

维度 说明
偏好场景 $m=2,3$；评估 $\lesssim 100$–$300$ 次；实现要快
优势 简单；复用单目标 BO 代码
局限 随机 $w$ 覆盖前沿不稳定；不直接优化 HV
1
2
3
4
5
6
7
8
9
10
11
12
13
# 概念示例；生产可用 botorch MultiObjectiveBayesianOptimization
import numpy as np
from sklearn.gaussian_process import GaussianProcessRegressor
from sklearn.gaussian_process.kernels import Matern

def parego_step(X_obs, F_obs, bounds, rng):
    w = rng.dirichlet(np.ones(F_obs.shape[1]))
    F_norm = (F_obs - F_obs.min(0)) / (F_obs.ptp(0) + 1e-8)
    y = F_norm @ w
    gp = GaussianProcessRegressor(kernel=Matern(nu=2.5), normalize_y=True)
    gp.fit(X_obs, y)
    # 在网格/随机候选上最大化 EI → 返回 x_next
    ...

7.2 EHVI / qEHVI：直接最大化超体积增益

Expected Hypervolume Improvement（EHVI）衡量「加入候选点 $\mathbf{x}$ 后，超体积期望增量」：

$$
\alpha_{\mathrm{EHVI}}(\mathbf{x}) = \mathbb{E}\left[ \mathrm{HV}(P \cup {\mathbf{f}(\mathbf{x})}) - \mathrm{HV}(P) \right]
$$

qEHVI 一次选 $q$ 个点（批量实验）。Botorch 实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
# pip install botorch gpytorch
from botorch.models.gp_regression import SingleTaskGP
from botorch.models.model_list_gp_regression import ModelListGP
from botorch.utils.multi_objective.box_decompositions.non_dominated import (
    NondomDominatedPartitioning,
)
from botorch.acquisition.multi_objective.monte_carlo import (
    qExpectedHypervolumeImprovement,
)

# train_data: (n, d), train_obj: (n, m), 均最小化
models = ModelListGP(
    *[SingleTaskGP(train_X, train_obj[:, i:i+1]) for i in range(m)]
)
ref_point = train_obj.max(0).values + 0.1  # 参考点，需劣于所有点
partitioning = NondomDominatedPartitioning(ref_point, train_obj)
acq = qExpectedHypervolumeImprovement(models, ref_point, partitioning)
# 优化 acq 得下一批 candidate
维度 说明
偏好场景 评估极少（$<200$）；目标平滑、噪声可控；需 principled 探索-利用
优势 样本效率高；直接优化与 MOO 一致的 HV 指标；支持批量 q
局限 $m \ge 4$ 时 GP 与 HV 计算昂贵；对噪声/失败实验需 robust 变体；实现复杂度高

7.3 与单目标 BO 对比

单目标 BO MOBO (EHVI)
代理模型 1 个 GP $m$ 个 GP 或多输出 GP
采集函数 EI, UCB EHVI, NEHVI, ParEGO
输出 1 个最优 $\mathbf{x}$ 非支配集 + 近似前沿
典型库 scikit-optimize, Optuna+GP BoTorch, Emukit

八、算法横向对比

算法 实现复杂度 样本/评估效率 目标数 $m$ 非凸前沿 并行 主要局限
加权求和 ★ 中（多次单目标） 任意 ✗ 凹段缺失 ✓ 各 $w$ 独立 权重难选、非凸盲区
$\varepsilon$-约束 ★★ 低 2–4 ✓ ✓ 各 $\varepsilon$ 网格爆炸
Tchebycheff ★★ 中 任意 ✓ ✓ 理想点敏感
NSGA-II ★★ 低–中 2–3 ✓ ✓ 种群 $m\ge4$ 多样性差
NSGA-III ★★★ 低–中 3+ ✓ ✓ 参考点指数增
SPEA2 ★★★ 低–中 2–3 ✓ 部分 $O(N^2)$ 密度
MOEA/D ★★★ 低–中 3+ △ 依赖分解 ✓✓ 子问题 非凸需 PBI
ParEGO ★★ 高 2–3 △ 序贯 前沿覆盖随机
qEHVI ★★★★ 最高 2–4 ✓ 批量 q 实现/算力

九、工程落地 Checklist

  1. 明确 $m$ 与评估预算 $N_{\mathrm{eval}}$：决定进化 vs BO
  2. 目标归一化：否则算法被大数量纲目标绑架
  3. 约束处理：pymoo 用 n_ieq_constr / n_eq_constr；不可行解赋惩罚或约束支配
  4. 重复运行：MOEA 随机性大，建议 $\ge 5$ 次独立 seed，合并非支配集报告 HV 均值±std
  5. 终止条件：固定 n_gen 或 HV 相对变化 $< \delta$ 连续 $K$ 代
  6. 验证：在 ZDT/DTLZ 基准上先跑通，再换业务 Problem
1
2
3
4
5
from pymoo.indicators.hv import Hypervolume

ref = np.max(res.F, axis=0) * 1.1  # 参考点劣于所有解
hv = Hypervolume(ref_point=ref).do(res.F)
print("Hypervolume:", hv)

十、与本仓库场景的映射

业务 推荐算法 理由
酶/抗体多指标（实验贵） qEHVI / ParEGO 每轮湿实验成本高
Embedding Recall–延迟 NSGA-II 两目标、评估中等（跑 benchmark）
超参（lr, batch, depth） NSGA-II 或 Optuna+加权 评估次数中等；权重已知时可标量化
调度（等待/能耗/公平） NSGA-III 或 MOEA/D $m=3$
已有 EVOLVEpro 加权分 加权求和 + 事后非支配筛选 兼容现有 pipeline

十一、小结

算法 一句话
加权求和 最快 MVP，非凸前沿不完整
$\varepsilon$-约束 扫非凸，网格成本换完备性
NSGA-II $m=2$ 默认；排序 + 拥挤距离
NSGA-III $m\ge3$；参考点 niche
SPEA2 外部 archive + 强度适应度
MOEA/D 分解子问题 + 邻域；高维均匀前沿
ParEGO / EHVI 昂贵评估；GP + 采集函数

推荐阅读顺序：MOO-01 → MOO-03 遗传算法 → 本文 → 业务案例（规划中）。

段末注释：HV（Hypervolume）衡量前沿与参考点围成超体积，是 MOO 最常用的质量指标；qEHVI 为其期望改进的批量版本，是 BoTorch 多目标 BO 默认强基线。

-------------本文结束感谢您的阅读-------------
