IBM、Google 等云上的超导量子机，比特信息最终都写在一类极小的元件上：两块超导体之间夹一层约 $1$–$2,\mathrm{nm}$ 的绝缘层。这就是约瑟夫森结（Josephson junction）。它不是「更冷的晶体管」，而是把宏观电路变成只有 $|0\rangle$、$|1\rangle$ 两能级可用的人工原子的物理支点。
读完应能回答四件事：结长什么样、两条约瑟夫森效应各自说什么、它怎样变成 transmon 量子比特、为什么必须冻到约 $10,\mathrm{mK}$ 才能算。
1. 结构：超导体之间的「弱连接」

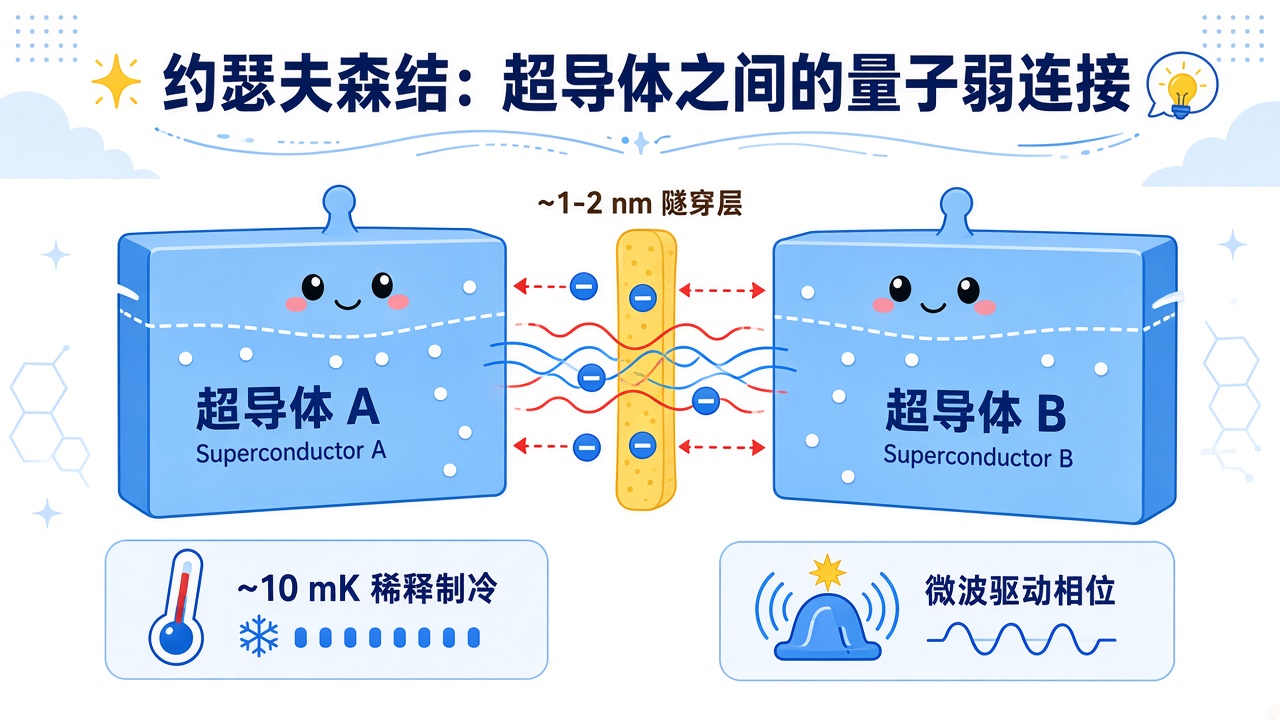

典型约瑟夫森结像一块三明治：
1 | 超导体 A | 绝缘层（AlOx 等，~1–2 nm） | 超导体 B |
两侧多为铝（Al）、铌（Nb）等超导材料；中间氧化层极薄，电子不能像在普通导线里那样自由漂移，却仍可量子隧穿过去。这种「弱连接」把两侧超导体波函数的相位 $\phi_A$、$\phi_B$ 锁在一起——相位差
$$
\delta = \phi_B - \phi_A
$$
才是结上电流与能量的控制旋钮。
| 元件 | 在芯片上的角色 |
|---|---|
| 超导体电极 | 承载超导电流，波函数相位连续 |
| 纳米绝缘层 | 只允许隧穿，不提供经典电阻通道 |
| 并联电容（transmon 里很大） | 压低电荷噪声，把能级间距拉成「只取 $ |
段末注释：约瑟夫森结是超导体间的量子弱连接；信息不在绝缘层里「存着」，而在两侧相位耦合与整个电路的能级结构里。
2. 两条约瑟夫森效应
1962 年 Brian Josephson 预言、1963 年实验证实：即使没有外加电压，结上也可有零电阻的超导电流；加电压后，相位以固定频率振荡。这是超导量子线路的理论地基。
2.1 直流约瑟夫森效应
零电压时，超导电流由相位差决定：
$$
I = I_c \sin\delta
$$
$I_c$ 是临界电流——超过它，结会从零电阻的超导态进入有耗散的正常态。工程上 $I_c$ 由结的截面积、材料与氧化层厚度微调，通常在纳安到微安量级。
物理图像：两侧超导体各有一团宏观相干的电子对（库珀对，Cooper pair）；隧穿不改变「超导」身份，只改变两侧相位如何对齐。$\delta$ 被微波、磁通或邻近比特耦合拉动，就是在做量子门。
2.2 交流约瑟夫森效应
加直流偏压 $V$ 时，相位差随时间线性变化，产生频率固定的交变超电流：
$$
\frac{\mathrm{d}\delta}{\mathrm{d}t} = \frac{2eV}{\hbar}, \qquad f = \frac{2eV}{h}
$$
常数 $2e/h \approx 483.6,\mathrm{GHz/mV}$。超导比特的单比特旋转门，本质是用共振微波脉冲在 $|0\rangle$–$|1\rangle$ 之间驱动 Rabi 振荡；脉冲频率与比特跃迁频率对齐，就是在利用「电压—频率—相位」这条链。
段末注释：直流效应把相位变成可控电流；交流效应把电压变成相位转速，从而把微波频率接到量子态演化上。
3. 从结到 transmon：非线性电感造出 qubit
若只有线性 LC 振荡器，能级间距 $\hbar\omega$ 几乎均匀，无法只操作最低两能级——激发到 $|2\rangle$ 会泄漏。约瑟夫森结提供的是非线性电感：能量 $E_J$ 随相位 $\delta$ 呈 $\cos\delta$，能级间距不再等距。

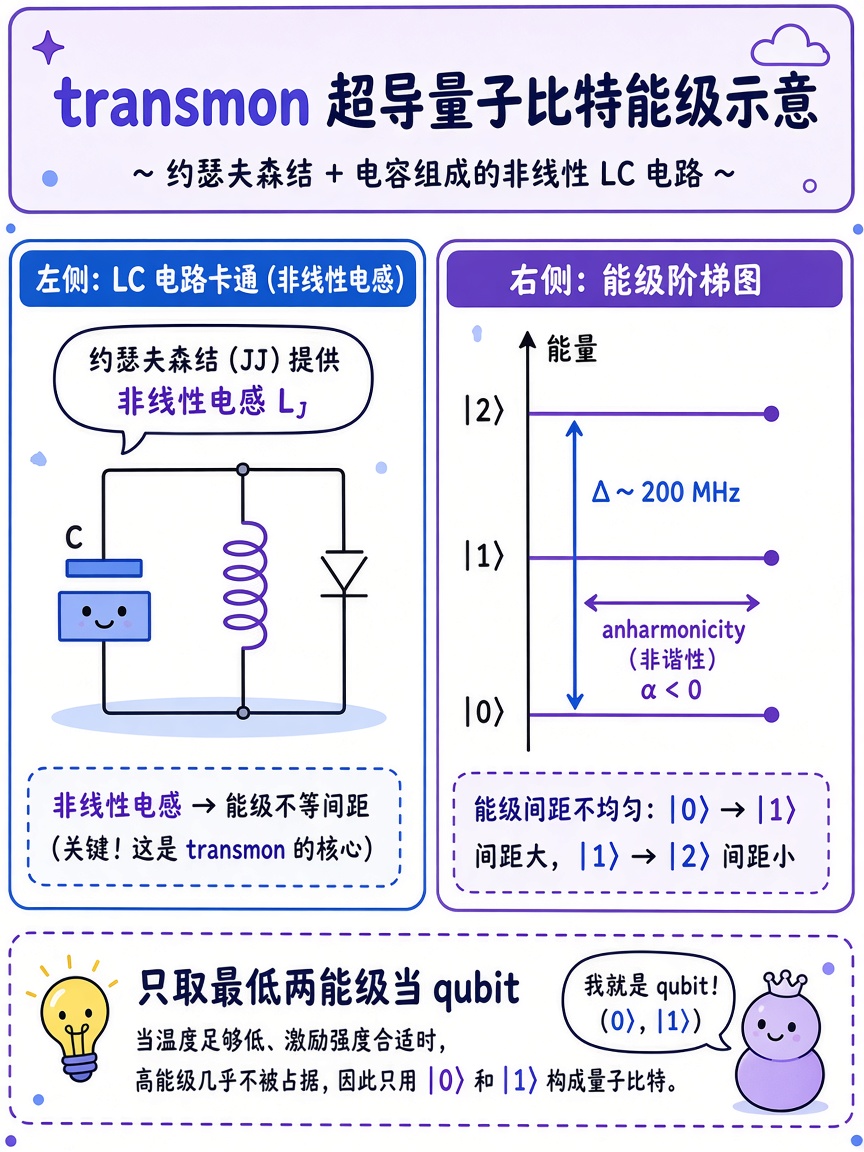

transmon 量子比特（transmon qubit）是最常见的超导比特设计：一个大电容 $C$ 与约瑟夫森结并联，工作在高 $E_J/E_C$ 区（$E_C = e^2/2C$ 为充电能）。电容把电荷噪声压下去，非线性把 $|0\rangle$–$|1\rangle$ 间隔 $\omega_{01}$ 与 $|1\rangle$–$|2\rangle$ 间隔拉开——后者更小，称为非谐性（anharmonicity）$\alpha \approx \omega_{12} - \omega_{01}$，典型 $-200$ 到 $-300,\mathrm{MHz}$ 量级。
| 参数 | 典型量级（transmon） | 含义 |
|---|---|---|
| $\omega_{01}/2\pi$ | $4$–$6,\mathrm{GHz}$ | 比特跃迁频率，随设计微调 |
| $T_1$ | 几十–一百多 $\mu\mathrm{s}$ | 能量弛豫，限制线路深度 |
| $T_2$ | 略低于 $T_1$ | 相位相干，门保真上限 |
| 单比特门时间 | 约 $20$–$50,\mathrm{ns}$ | 微波 $\pi$ 脉冲宽度 |
状态不写在「某个电子在左还是右」，而写在整个电路的量子态里——宏观上仍是电压、电流、相位，微观上却是叠加与纠缠。这就是「人工原子」。
4. 在芯片上怎么用：制备、门控、读出
与 CPU/GPU 的「加载—运算—写回」对应，超导 qubit 的一条标准工序是：
4.1 稀释制冷
约瑟夫森结要在超导临界温度 $T_c$ 以下工作（铝约 $1.2,\mathrm{K}$）。商用机用稀释制冷把混合腔压到约 $10$–$20,\mathrm{mK}$，不是为了算得快，而是让热激发 $k_B T$ 远小于 $\hbar\omega_{01}$，否则 $|1\rangle$ 会被热噪声占满。
4.2 磁通偏置与微波门
transmon 频率对磁通敏感；芯片上常用 SQUID（superconducting quantum interference device，超导量子干涉仪）环路微调 $\omega_{01}$。单比特门：在共振频率上打有限长度微波脉冲，实现绕布洛赫球（Bloch sphere）的旋转。双比特门：通过可调耦合器或交叉共振，让相邻比特短暂交换激发。
4.3 色散读出
测量不能破坏未测比特上的叠加，因此常用色散读出（dispersive readout）：比特态轻微移动耦合谐振腔的频率，用弱探询微波读相位，约 $100$–$500,\mathrm{ns}$ 得到 0/1。读出本身对比特是投影测量，需要与计算门在时序上分开设计。
| 步骤 | 经典机类比 | 约瑟夫森结相关物理 |
|---|---|---|
| 制备 | 清零寄存器 | 弛豫到 $ |
| 门操作 | ALU 改寄存器 | 微波驱动 $\delta$，幺正旋转 |
| 读出 | 写回内存 | 腔频移动 → 经典 0/1 样本 |
5. 和晶体管比：优势、代价与常见误解
| CMOS 晶体管 | 约瑟夫森结 + transmon | |
|---|---|---|
| 逻辑 | 确定 0/1，可分支 | 叠加；测量才塌成 0/1 |
| 温度 | 室温 | 约 $10,\mathrm{mK}$ |
| 扩展 | 数十亿管/片 | 目前数百物理比特/片，纠错还要乘上千倍开销 |
| 制造 | 成熟 CMOS | 微纳加工 + 超导薄膜，与 CMOS 产线部分兼容但仍专产 |
误解 1：「结 = 更小的开关。」——错。它是相位控制的量子元件，没有「导通/关断」经典逻辑，只有能级与幺正演化。
误解 2：「超导所以零电阻，算力无限。」——错。门操作、读出、控制线都有损耗；$T_1$、$T_2$ 才是深度与保真的硬顶。
误解 3：「把比特数堆上去就能替代 GPU。」——错。可扩展性卡在布线、串扰、制冷功率与表面码一类纠错所需的物理比特开销，不是单纯复制约瑟夫森结。
6. 与其它超导比特设计（知道名字即可）
transmon 占主流，但不是唯一用法：
| 设计 | 特点 | 代表方向 |
|---|---|---|
| transmon | 抗电荷噪声，易集成 | IBM、Google |
| flux qubit | 磁通自由度为主 | 早期研究、部分混合架构 |
| phase qubit | 相位阱里选两能级 | 已较少新建 |
| tunable coupler | 可调比特—比特耦合 | 提高双比特门保真 |
共同点：都依赖约瑟夫森结的非线性，差别在主导自由度（电荷 / 磁通 / 相位）与噪声谱。
7. 和系列前文的衔接
姊妹篇《量子计算：用 CPU 与 GPU 对照理解叠加与测量》讲三种处理器的分工与测量塌缩；本文把超导路线里信息究竟写在哪落到约瑟夫森结与 transmon 上。下一层若要继续，可拆：表面码如何把物理比特收成逻辑比特、SQUID 与可调耦合器版图、或与离子阱/中性原子路线的对比。
8. 依据与边界
直流/交流约瑟夫森方程与 transmon 能级结构见标准超导电路量子电动力学（circuit QED）教材与综述；$T_1$、$\omega_{01}$、读出时间取公开超导平台常见数量级，具体数值随厂商代际变化，正文只锁机制不锁某一季新闻稿。
社区工具：用 Qiskit / Cirq 提交 transmon 后端任务即可体验「微波脉冲 → 采样直方图」；它们解释的是已封装好的门，不替代对约瑟夫森结物理的理解。
